長尺シャフト加工事例(産業用機械、LNG、撹拌軸など)

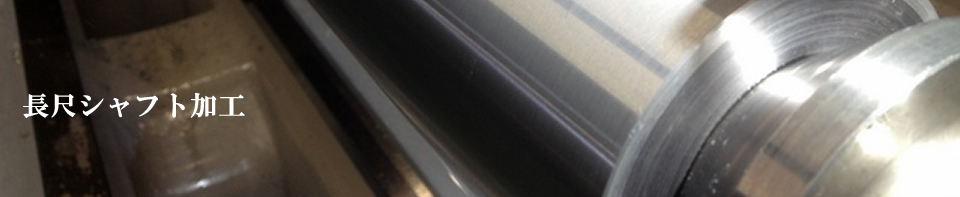

田川ローラー製作所の長尺シャフト加工

長尺シャフト加工なら田川ローラーへ

産業用機械部品

加工範囲

例①Φ400×400mm
例②Φ120以下なら8000mm

小径12φ~
チャックワーク 最大径800Φ
センターワーク 最大径550Φ ~6000mm

長尺シャフト加工動画

SUSシャフト粗引き

長尺SUS304のシャフト加工粗挽

6メートル長尺シャフト加工可能なNC旋盤を導入

SUS長尺ローラー曲り矯正

材質:S45C サイズ:φ230×320L 加工:下穴貫通加工 片側φ75×190L→トンボしてφ50×130Lで貫通


産業用機械部品の長尺シャフト加工事例

産業用機械部品
材質 SUS304
サイズ φ60×550L
用途 食品機械部品
備考 外径がなめらかなRで凸凹しておりチャッキングに工夫。
つなぎ目の無い加工が出来ました。
産業用機械部品
材質 A5056
サイズ φ110×2500L
用途 紙関係機械部品
備考 輪転式で、外径振れ0.02以内。両センターで仕上げました。
産業用機械部品
材質 S45C
サイズ φ120×3890L
備考 両端に軸受け用段加工があり、キー溝が同芯で5箇所切ってあります。長手方向に同芯でキー溝を切るとどうしても素材に反りが出てしまいます。弊社では曲がり矯正機があるので反りをなおしつつキー溝加工が出来ます。

撹拌軸の長尺シャフト加工事例

撹拌軸
材質 SUS316
サイズ φ110L×3500
用途 薬品撹拌
備考 先端テーパー合わせあり、インチネジ、全体でh6公差、部分的にg6があります。
撹拌軸
材質 S45C
サイズ φ120×3890L
備考 両端に軸受け用段加工があり、キー溝が同芯で5箇所切ってあります。長手方向に同芯でキー溝を切るとどうしても素材に反りが出てしまいます。弊社では曲がり矯正機があるので反りをなおしつつキー溝加工が出来ます。
撹拌軸
材質 SUS304
サイズ 110×3200L
用途 液体撹拌
備考 外径M70-P2 中心M12 円筒度、振れ公差0.05以内
